__ Oxygen tank Apollo 13

__

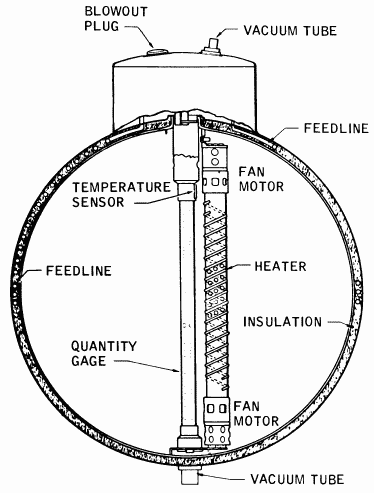

Oxygen tank and Fan, Apollo-13 Service Module

元来、第一/第二酸素タンクは CSM(Command Service Module)の直流28ボルトで作動するように設計されていたが、アポロ13号のものは直流65ボルト規格に変更されている。もっともその変更には、ヒーター・サーモスタット・スイッチは含まれておらず直流28ボルト規格のままだった(なぜだろう?)。結果的には、あえて、直流65ボルトに絶えられないウイークポイントを作ってしまったともいえる。

アポロ13号 SM の第二酸素タンク(*)については、まず、テスト段階において不具合が現出していた。直流65ボルトを8時間流したことでヒーター・サーモスタット・スイッチが故障し、その結果として、攪拌用パワー・ファンの電線の絶縁被膜(テフロン)にダメージを与えたのである。

実際のアポロ13号ミッションでは、爆発直前まで、直流65ボルトを56時間流し続けて攪拌していたのだから、テスト段階と同様、攪拌用パワー・ファンの電線の絶縁被膜(テフロン)が剥がれ、スイッチオンと同時にショートしてスパークを放ったとしても不思議ではない。

- - - - -
(*) アポロ13号 SM に搭載された第二酸素タンク(10024X-TA0008)は、アポロ10号用の同タンクに修正を加えたものである。



 End of Oxygen tank Apollo 13
