Saturn IB は、Saturn I の改良パワーアップ型の二段式ロケットである。 1966年2月に試射を行った後、同年7月5日に27トンの人工衛星を投入し （AS-203 Mission）、1968年10月11日の アポロ７号 （AS-205） では 「アポロ計画初の有人飛行」 を成功させている。 ただし、月にアポロ宇宙船を送り出すには余りにも非力である。

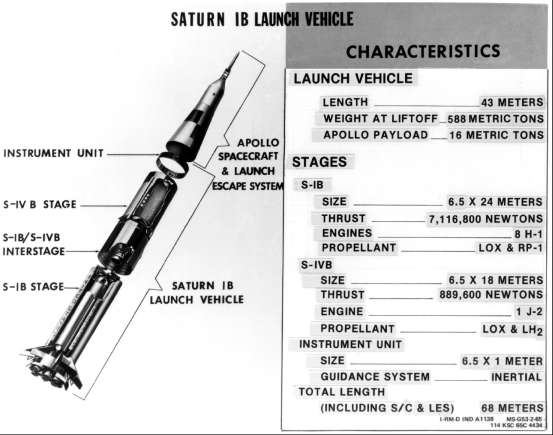

SATURN IB LAUNCH VEHICLE , CHARACTERISTICS

推力 約200,000ポンド (約90.8トン＝約890,000ニュートン) の H-1ロケット・エンジンを8基束ねて、トータル推力 約1,600,000ポンド (約725トン＝約7,116,800ニュートン) を出す。 推進剤は二液式で、燃料にはケロシン (RP-1, kerosene/41,000ガロン) を、酸化剤には液体酸素 (LOX, liquid oxygen/66,000ガロン) を使用する。

なお、推進剤冷却システムが備わっている (酸素が液体であるためのボーダーラインは零下183度)。 S-IB は、これら推進剤を およそ2分半で使い切ってしまう。

（S-IVB） STAGE 2

J-2 ロケット・エンジン （シングル） で推力 約200,000ポンド (約90.8トン＝約890,000ニュートン) を出す。推進剤は S-IB と同じく二液式だが、燃料には液体水素 (LH2, liquid hydrogen/64,000ガロン) を、酸化剤には液体酸素 (LOX, liquid oxygen/20,000ガロン) を使用している。

同じく、推進剤冷却システムが備わっている (液体であるためのボーダーラインは、水素が零下253度、酸素が零下183度)。 S-IVB は、これら推進剤を 7分半程で消費する。

（S-IU） STAGE 2 atop

機上誘導やその他の自動制御を司るリング状のユニットが Saturn I に引き続き使用されている。直径 6.5m、高さ1m弱。サターンの頭脳といえる。制作はIBM。機能等については Saturn V の S-IU を参照のこと。

Launch Pad

Apollo Saturn Mission , / Launch Complex 34 / Launch Complex 37 Pad B /

サターンＩＢ型ロケットを使用するアポロ・サターン・ミッション(*1) は、LC-34 及び LC-37 Pad B から打ち上げられている。

LC-34 は サターンＩ型ロケットの打ち上げで注目された 発射施設群 （発射台を含む複合体） だが、アポロ・サターン・ミッションでも４回使われている。 AS-201、AS-202、AS-204 （Apollo-1）(*2) AS-205 （Apollo-7） である。

(*1) AS-XXX と呼ばれるのがアポロ・サターン・ミッションで、サターンＩＢ型ロケットを使用する （AS-201）〜（AS-205）、サターンＶ型ロケットを使用する （AS-501）〜（AS-512） が含まれる。

(*2) 火災死亡事故で打ち上げは中止された。

AS-201
無人
Duration:36分59秒
Altitude:488km

Saturn IB(1B)
S-IB/S-IVB/S-IU

CSM-009

Launch Complex 34

February 26,1966;11:12:01am(EST)
（1966年2月26日午前11時12分01秒
/米東部標準時）

AS-202
無人
Duration:33分28秒
Altitude:1143km

Saturn IB
S-IB/S-IVB/S-IU

Spacecraft-011

Launch Complex 34

August 25,1966,1:15:32pm(EDT)
（1966年8月25日午後1:15:32
/アメリカ東部夏時間）

AS-203
無人
Altitude:185 x 189km

Saturn IB
S-IB/S-IVB/S-IU

Nose Cone, LH2

Launch Complex 37
Pad B

July 5,1966;10:53:17am(EDT)
（1966年7月5日午前10時53分17秒
/アメリカ東部夏時間）

AS-204/Apollo 1
有人（打ち上げ中止）
火災死亡事故

Saturn IB
S-IB/S-IVB/S-IU

Spacecraft-012

Launch Complex 34

-

AS-204/Apollo 5
無人
地球周回（4周回）
Altitude:961km

Saturn IB
S-IB/S-IVB/S-IU

Nose Cone, LM-1

Launch Complex 37
Pad B

January 22,1968;05:48:08pm（EST）
（1968年1月22日午後5時48分8秒
/米東部標準時）

AS-205/Apollo 7
有人（アポロ計画初）
地球周回（163周回）
Duration:10日20時間

Saturn IB
S-IB/S-IVB/S-IU

CSM-101

Launch Complex 37
Pad B

October 11,1968;11:02:45am（EST）
（1968年10月11日午前11時2分45秒
/米東部標準時）
